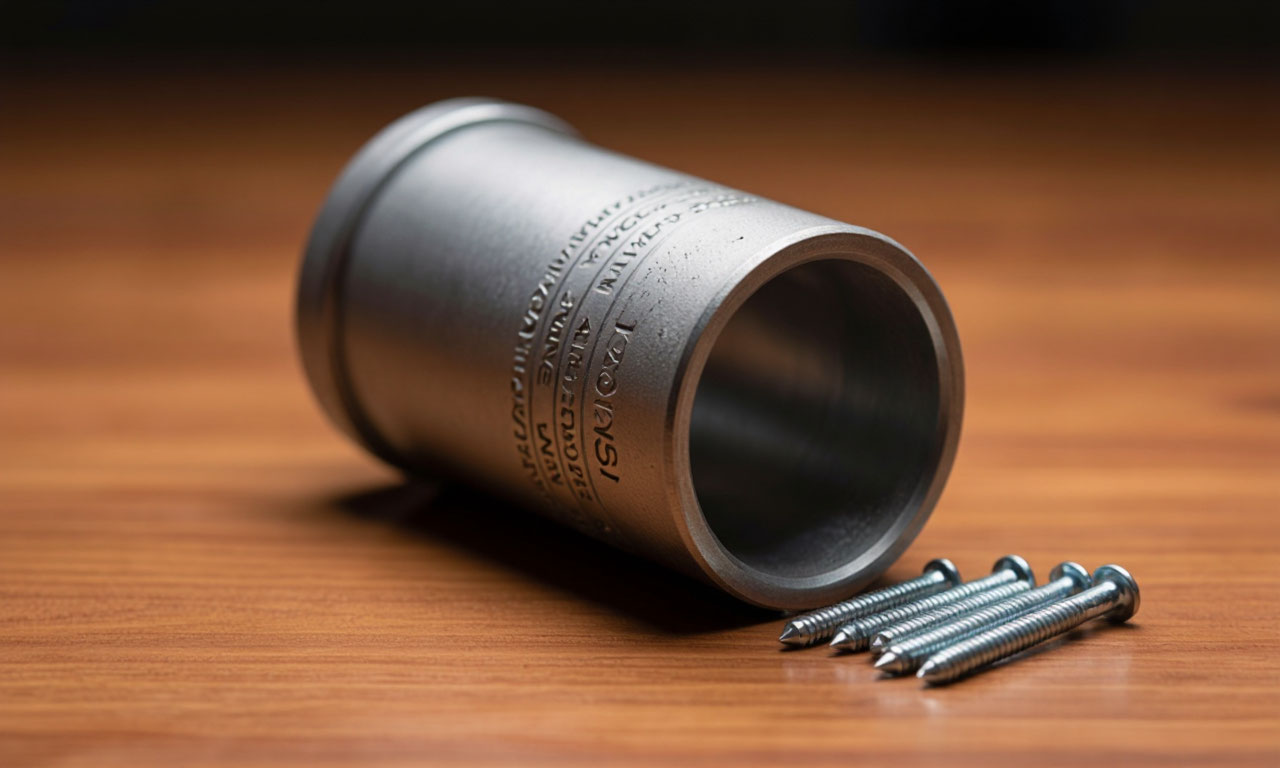

Если ваша задача или вы просто думаете о том чтобы купить цилиндр огнезащитный для шпилек, то для начала необходимо понимать, что представляет собой специализированное изделие из базальтового супертонкого волокна, предназначенное для пассивной защиты резьбовых креплений воздуховодов и технологических систем от воздействия высоких температур в условиях пожара.
Это формованный элемент цилиндрической формы с продольным технологическим разрезом, который позволяет установить его непосредственно на уже смонтированную шпильку без демонтажа крепления.
Что такое огнезащитный цилиндр для шпилек
Конструктивно изделие напоминает трубчатую теплоизоляцию, однако его ключевое отличие заключается в специфических огнезащитных свойствах и строгом соответствии нормам пожарной безопасности. Изделия выпускаются с внутренним диаметром от 8 до 15 мм, что охватывает практически весь типоразмерный ряд шпилек, используемых в системах вентиляции и дымоудаления. Толщина стенок варьируется от 17 до 25 мм в зависимости от требуемого предела огнестойкости.
Материал производится на основе горных пород базальтовой группы. Расплав породы при температуре около 1500°C превращается в тончайшее волокно, которое затем формуется в изделия заданной плотности с добавлением гидрофобных связующих. Такая технология обеспечивает уникальное сочетание: материал остается негорючим (группа НГ) и при этом сохраняет низкую теплопроводность даже при нагреве до 900°C.
Физико-механические свойства и технические параметры
Плотность огнезащитных цилиндров составляет 100 или 120 кг/м³ в зависимости от марки. Этот показатель влияет на прочность изделия и его способность сохранять геометрию под нагрузкой. Прочность на сжатие при 10% деформации составляет не менее 15 кПа, что достаточно для фиксации стальными стяжками без разрушения структуры.
Теплопроводность материала демонстрирует сильную зависимость от температуры, что характерно для всех волокнистых теплоизоляторов. При 10°C этот параметр составляет 0,034-0,036 Вт/(м·К), при нагреве до 300°C возрастает до 0,081 Вт/(м·К). Такое увеличение связано с ростом вклада лучистой составляющей в перенос тепла через волокнистую структуру. Важно понимать: даже при максимальной рабочей температуре теплопроводность остается в 20-30 раз ниже, чем у конструкционной стали.
Влажностные характеристики играют критическую роль при эксплуатации в условиях высокой влажности или прямого контакта с конденсатом. Водопоглощение при кратковременном частичном погружении не превышает 1 кг/м², а сорбционная влажность за 24 часа - 2% по массе. Это достигается за счет введения гидрофобных добавок в состав связующего. Однако практика показывает: прямой контакт с водой перед монтажом недопустим, так как даже при низком водопоглощении намокший материал теряет форму и требует замены.
Содержание органических веществ в готовом изделии составляет не более 3,5% по массе. Органическая составляющая представлена связующими компонентами, которые при нагреве выгорают, но в процессе эксплуатации их низкое содержание гарантирует отсутствие дымообразования и выделения токсичных продуктов. Водостойкость материала находится на уровне pH 3, что указывает на слабокислую реакцию водной вытяжки и подтверждает химическую инертность волокна.
Условия применения и эксплуатационные ограничения
Огнезащитные цилиндры предназначены исключительно для внутренних работ и эксплуатации под навесом. Прямое воздействие атмосферных осадков, ультрафиолета и циклическое замораживание-оттаивание не допускаются. При необходимости использования на открытых площадках требуется дополнительная защита в виде металлических кожухов или оклеечной гидроизоляции, которая в стандартную комплектацию не входит.
Диапазон рабочих температур составляет от -200 до +900°C. Нижняя граница обусловлена свойствами базальтового волокна, которое сохраняет эластичность при криогенных температурах без хрупкого разрушения. Верхняя граница определяется температурой плавления базальтового волокна, составляющей примерно 1000-1100°C. Превышение 900°C приводит к оплавлению волокон и потере изолирующих свойств.
Влажность воздуха при монтаже не должна превышать 80%. Наличие капельной влаги на шпильке или поверхности цилиндра перед установкой категорически запрещается. Мокрый материал при нагреве будет интенсивно испарять воду, что приведет к парообразованию внутри изоляционного слоя и его механическому разрушению.
Объекты применения охватывают широкий спектр: энергетика, нефтегазовая и химическая промышленность, судостроение, гражданское и химическое строительство. На взрывопожароопасных объектах использование таких цилиндров обязательно, так как незащищенная шпилька при нагреве теряет прочность значительно быстрее фланца или корпуса оборудования.
Экспериментальные данные показывают: незащищенное фланцевое соединение теряет герметичность в среднем через 7,5 минут открытого пламени, причем шпилька нагревается быстрее гайки и фланца.
Варианты исполнения! Обкладка и ее назначение
Производитель предлагает три варианта исполнения наружной поверхности: без обкладки, с обкладкой неармированной алюминиевой фольгой, с обкладкой стеклотканью. Все три варианта сохраняют группу горючести НГ, то есть остаются негорючими.
Обкладка фольгой выполняет две функции. Первая - пароизоляция: алюминиевая фольга предотвращает проникновение водяного пара из воздуха в минераловатную основу. Вторая - отражение лучистого тепла. Гладкая металлическая поверхность отражает до 95% падающего инфракрасного излучения, что особенно важно при защите от факельного пламени или при расположении рядом с нагретыми поверхностями.
Стеклоткань обеспечивает механическую защиту волокнистой основы от истирания и повреждений при монтаже. Волокна стеклоткани более устойчивы к абразивному износу по сравнению с базальтовыми. Кроме того, стеклоткань улучшает внешний вид и предотвращает выдувание мелких волокон воздушным потоком при эксплуатации воздуховодов с высокой скоростью движения воздуха.
Выбор конкретного типа обкладки диктуется условиями эксплуатации. Для сухих отапливаемых помещений с чистыми воздуховодами достаточно варианта без обкладки. Для систем кондиционирования с высокой влажностью или для наружных установок под навесом предпочтительнее фольгированный вариант. Стеклоткань выбирают при наличии вибрации или при монтаже в труднодоступных местах, где возможно трение об соседние конструкции.
Технология монтажа и необходимые инструменты
Процесс установки цилиндра начинается с визуального осмотра шпильки. На ней не должно быть острых заусенцев, ржавчины, масляных пятен или капельной влаги. Даже небольшое количество масла при нагреве начнет пиролизоваться, выделяя едкие продукты, которые могут повредить связующее в материале.
Раскрой выполняется обычным монтажным ножом. Цилиндр поставляется длиной 1000 мм, и при необходимости его режут на отрезки требуемого размера. Нож должен быть острым: тупой нож не режет, а рвет волокна, создавая неровный торец. Торцы каждого отрезка должны быть строго перпендикулярны оси и не иметь неровностей. Зазоры между стыкуемыми цилиндрами на одной шпильке не допускаются - при необходимости неровности подрезают ножом.
Установка на шпильку производится через продольный разрез. Цилиндр раскрывается по разрезу, надевается на шпильку, после чего разрез закрывается. Для плотного прилегания материала к шпильке внутренний диаметр цилиндра должен соответствовать наружному диаметру резьбы. Слишком большой зазор не обеспечит контакта и снизит эффективность.
Фиксация цилиндра на шпильке выполняется металлическими стяжками или отожженной стальной проволокой. Шаг установки стяжек - не более 300 мм. Пластиковые стяжки использовать запрещено - при пожаре они расплавятся на начальной стадии. Стяжки должны быть затянуты равномерно, без провисаний, но без чрезмерного сжатия материала. При избыточном усилии стяжка прорежет фольгу или стеклоткань и вдавится в минераловатную основу, что снизит толщину защитного слоя на локальном участке.
Для составных цилиндров (когда изоляция одного участка шпильки собирается из нескольких отрезков по длине) стыки должны быть плотными, без зазоров. При наличии обкладки фольгой стыки дополнительно проклеивают алюминиевым скотчем. Это восстанавливает пароизоляционный слой и предотвращает подсос воздуха внутрь изоляции при отрицательном давлении в системе.
Расчет расхода материала
Норма расхода огнезащитных цилиндров принимается с коэффициентом 1,05. Это означает, что к чистой длине всех защищаемых шпилек добавляется 5% запаса на подрезку торцов и технологические потери.
На практике расчет выглядит так: для шпильки длиной 500 мм требуется отрезок цилиндра длиной 500 × 1,05 = 525 мм. Запас кажется небольшим, но при монтаже на объекте с сотнями шпилек он становится существенным. Основные потери приходятся на операцию подгонки торцов соседних цилиндров встык и на изломы материала при работе в стесненных условиях.
Важный нюанс: коэффициент 1,05 не распространяется на расход металлических стяжек. Стяжки рассчитываются отдельно из условия 1 стяжка на каждые 300 мм длины цилиндра плюс одна стяжка на каждый торец, даже если торец находится в середине составной изоляции и к нему не предъявляется требование герметичности.
Хранение и транспортировка
Гарантийный срок хранения в упаковке производителя составляет 12 месяцев со дня изготовления. Хранение должно осуществляться в сухих закрытых помещениях при влажности воздуха не более 80%. Упаковка предохраняет материал от механических повреждений, но не является герметичной, поэтому в сырых складских помещениях цилиндры набирают влагу.
При нарушении условий хранения материал подлежит входному контролю перед монтажом. Визуально проверяется целостность цилиндров, отсутствие плесени, сохранность геометрии. Смятые или спрессованные участки не восстанавливают форму - такой материал бракуется.
Транспортировка осуществляется в крытых транспортных средствах. При погрузке-разгрузке не допускаются резкие удары, которые могут привести к растрескиванию цилиндров по продольному шву. Штабелирование при хранении ограничивается высотой, при которой нижние ряды не деформируются под весом верхних (обычно не более 1,5 метра для неармированных изделий).
Нормативные требования и сертификация
Материалы изготавливаются по техническим условиям ТУ 23.99.19-004-03866154-2020. Группа горючести НГ (негорючие) подтверждена сертификационными испытаниями для всех вариантов исполнения: без обкладки, с фольгой, со стеклотканью. Это высший класс пожарной безопасности по классификации строительных материалов.
Класс пожарной опасности материала - КМ0. Этот класс присваивается материалам, которые являются негорючими, не распространяют пламя по поверхности, не выделяют дыма с высокой оптической плотностью и не токсичны при горении. Достижение КМ0 для материала с содержанием органики до 3,5% возможно только при использовании специальных связующих, не образующих горючих летучих продуктов.
Предел огнестойкости конструкции с использованием цилиндров достигает R 180, то есть 180 минут сохранения несущей способности. Это означает, что защищенная шпилька в условиях стандартного пожара не достигнет критической температуры нагрева в течение трех часов. Для сравнения: незащищенное фланцевое соединение теряет герметичность через 7-9 минут. Эффективность защиты очевидна - разница на порядок.
Практические рекомендации по выбору
Выбор конкретного типоразмера начинается с замера шпильки. Измеряется наружный диаметр резьбы и длина участка, требующего защиты. Внутренний диаметр цилиндра должен соответствовать диаметру шпильки с допуском +1 мм. Меньший диаметр не позволит надеть цилиндр, больший - не обеспечит плотного контакта.
Толщина стенки цилиндра определяется требуемым пределом огнестойкости. Зависимость не линейна: увеличение толщины с 20 до 30 мм не дает двукратного роста времени защиты, так как прогрев материала подчиняется закону квадратного корня от времени. Для большинства систем вентиляции и дымоудаления достаточно толщины 20 мм. Для особо ответственных узлов или для защиты шпилек, проходящих через противопожарные преграды, толщину увеличивают до 25 мм.
Обкладка выбирается по условиям эксплуатации. В сухих помещениях с температурой до +60°C - без обкладки. В помещениях с переменной влажностью и возможностью конденсации - фольга. При наличии вибрации от работающего оборудования или при монтаже в каналах, где возможно трение, - стеклоткань.
Типичные ошибки при монтаже
Первая и самая распространенная ошибка - игнорирование стяжек. Монтажники рассчитывают на то, что цилиндр и так держится на шпильке, или используют пластиковые хомуты. В реальном пожаре пластик исчезает за первые секунды, и цилиндр падает с шпильки под собственным весом, оставляя крепеж без защиты. Металлические стяжки - единственно правильный вариант.
Вторая ошибка - монтаж на влажную шпильку или в дождь при работе под навесом. Вода в капиллярах материала при нагреве превращается в пар, который буквально разрывает структуру изнутри. Даже если внешне цилиндр выглядит целым, его огнезащитные свойства снижаются кардинально.
Третья ошибка - попытка изолировать шпильки вплотную к нагретой поверхности без компенсации теплового расширения. При температуре 500°C стальная шпилька длиной 500 мм удлинится на 4-5 мм. Если цилиндр установлен враспор между гайками, он будет сжат и деформирован. При правильном монтаже между торцом цилиндра и гайкой оставляют зазор 2-3 мм или используют податливые прокладки.
Совместимость с другими системами огнезащиты
Огнезащитные цилиндры являются частью комплексных систем огнезащиты воздуховодов, таких как ОБМ-Вент и ОБМ-Техвент, а также PRO-COMPLEX-VENT. В составе этих систем цилиндры защищают именно узлы крепления, в то время как сам воздуховод изолируется минераловатными матами или плитами.
Сопряжение цилиндров с изоляцией воздуховода выполняется внахлест. Цилиндр должен заходить на изоляцию воздуховода не менее чем на 50 мм с каждой стороны. В месте стыка обкладки обоих материалов (если они есть) соединяются алюминиевым скотчем, образуя единый пароизоляционный контур.
При проходе шпильки через противопожарную преграду цилиндр должен быть установлен с обеих стороны преграды, причем длина защищаемого участка определяется требуемым пределом огнестойкости преграды. Стандартное решение - защита участка шпильки не менее 500 мм от поверхности преграды.
